راهنمای مدهای تصویربرداری در دستگاه الاستوگرافی Aixplorer

در دنیای پرشتاب پزشکی امروز، دقت و سرعت در تشخیص، مرز بین مرگ و زندگی یا سلامت و بیماری را تعیین می‌کند. تصویربرداری اولتراسوند به عنوان یکی از ایمن‌ترین و در دسترس‌ترین روش‌های تشخیصی، طی دهه‌های گذشته تکامل چشمگیری داشته است. در این میان، دستگاه الاستوگرافیAixplorer (محصول شرکت SuperSonic Imagine) با معرفی تکنولوژی‌های انقلابی، استانداردهای جدیدی را در کیفیت تصویر و امکانات تشخیصی تعریف کرده است.

ما در نوراوید، به عنوان مرجع تخصصی تامین و مشاوره تجهیزات پزشکی، رسالت خود می‌دانیم که پزشکان، متخصصان رادیولوژی و مدیران کلینیک‌ها را با پیشرفته‌ترین ابزارهای روز دنیا آشنا کنیم. در مقالات قبلی به بررسی دستگاه تصویربرداری Aixplorer پرداختیم، در این مقاله جامع، قصد داریم مدهای تصویربرداری دستگاه Aixplorer و عملکرد کلیدهای کنترل آن را موشکافی کنیم و کاربردهای بالینی هر یک را در تشخیص بیماری‌های مختلف بررسی نماییم.

انقلاب اولتراسونیک: چرا Aixplorer یک دستگاه معمولی نیست؟

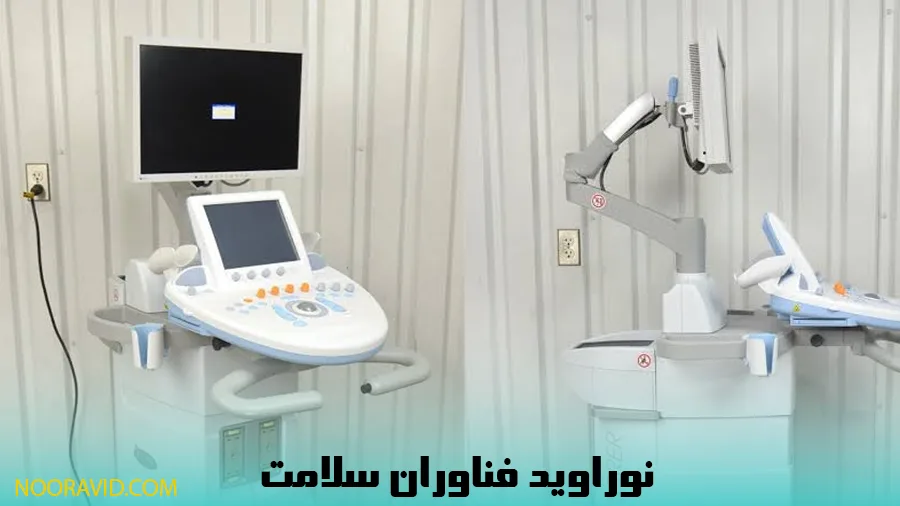

پیش از آنکه وارد بحث مدهای تصویربرداری شویم، باید بدانیم چه چیزی Aixplorer را متمایز می‌کند. این دستگاه بر پایه یک معماری نرم‌افزاری کاملاً متفاوت نسبت به دستگاه‌های سنتی ساخته شده است. تکنولوژی UltraFast™ در این دستگاه، به جای پردازش خط به خط تصاویر (که در دستگاه‌های قدیمی رایج است)، حجم عظیمی از داده‌ها را به صورت همزمان پردازش می‌کند. این یعنی دستگاه می‌تواند هزاران تصویر در ثانیه ثبت کند! این سرعت بی‌نظیر، پایه و اساس مدهای پیشرفته‌ای مانند الاستوگرافی موج برشی (SWE) و داپلر فوق‌سریع است.

مهندسی ارگونومی: بررسی پنل کنترل دستگاه Aixplorer

یکی از بزرگترین چالش‌های سونولوژیست‌ها، خستگی مفرط ناشی از کار طولانی‌مدت با دستگاه و نگاه کردن مداوم بین کیبورد و مانیتور است. مهندسان Aixplorer این مشکل را با یک طراحی ارگونومیک شاهکار حل کرده‌اند.

در دستگاه Aixplorer، مد‌های تصویر‌برداری مختلفی ارائه می‌شوند که با بهره‌گیری از کلید‌های انتخاب مد که روی پنل کنترل و درست در زیر صفحه لمسی (Touch Screen) واقع شده‌اند، به راحتی و با کمترین حرکت دست قابل استفاده می‌باشند. این چیدمان استراتژیک به پزشک اجازه می‌دهد بدون برداشتن نگاه از روی مانیتور اصلی و بیمار، تنظیمات را تغییر دهد.

از سمت راست به چپ، عنوان و عملکرد کلیدهای اصلی پنل به شرح زیر می‌باشد که در ادامه هر کدام را به تفصیل بررسی می‌کنیم:

1. کلید B: تصویربرداری دو بعدی پایه (B-mode)
2. کلید SWE: الاستوگرافی موج برشی
3. کلید COL: تصویربرداری رنگی جریان خون
4. کلید PW: داپلر طیفی
5. کلید CEUS: تصویربرداری با ماده حاجب

۱. کلید B: پایه و اساس تصویربرداری (B-Mode)

عملکرد کلید B

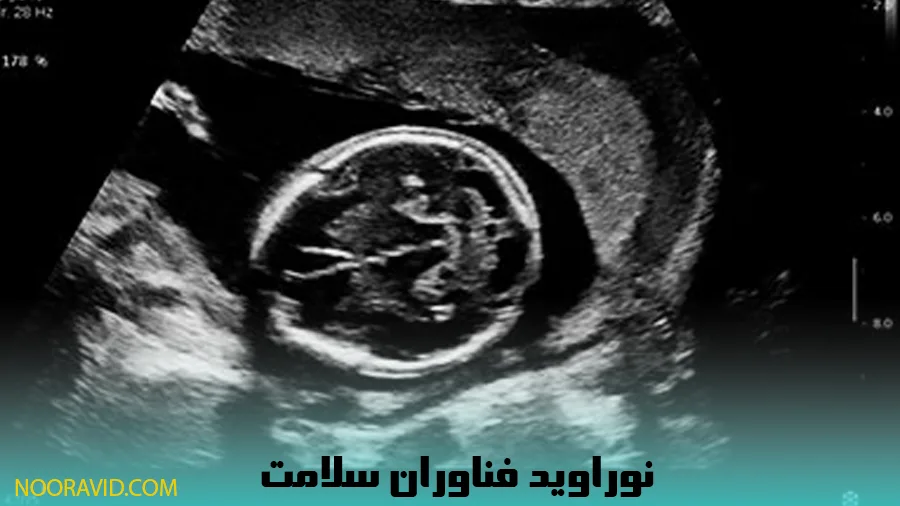

با فشردن کلید B، دستگاه وارد حالت B-mode (Brightness Mode) می‌شود. این مد برای اسکن به صورت سیاه و سفید و دو بعدی استفاده می‌شود و فونداسیون تمام معاینات الاستوگرافی است.

تکنولوژی پشت B-Mode در Aixplorer

در حالی که B-mode در همه دستگاه‌ها وجود دارد، کیفیت آن در Aixplorer به لطف تکنولوژی پردازش تصویر Tissue Harmonic Imaging (THI) و الگوریتم‌های کاهش نویز (Speckle Reduction) به شکل خیره‌کننده‌ای بالاست. امواج صوتی به بافت‌ها تابانده شده و بازتاب آن‌ها بر اساس اکوژنیسیته (میزان بازتاب امواج) به صورت نقاطی با روشنایی متفاوت (از سیاه مطلق تا سفید درخشان) روی مانیتور نقش می‌بندد. مایعات به رنگ سیاه (Anechoic) و استخوان‌ها یا سنگ‌ها به رنگ سفید درخشان (Hyperechoic) دیده می‌شوند.

کاربردهای بالینی B-Mode

• الاستوگرافی شکم و لگن: بررسی ابعاد و اکوی پارانشیمال کبد، کیسه صفرا، طحال و کلیه‌ها. تشخیص کبد چرب، سنگ‌های صفراوی و کلیوی.
• زنان و زایمان (OB/GYN): ارزیابی رحم و تخمدان‌ها، بررسی رشد جنین، تعیین سن بارداری و بررسی ناهنجاری‌های مورفولوژیک.
• بررسی توده‌ها: اولین قدم در ارزیابی هر توده‌ای در پستان، تیروئید یا بافت‌های نرم، بررسی آن با مد B برای تعیین سایز، شکل، حاشیه‌ها و محتوای (کیستیک یا سالید بودن) آن است.

۲. کلید SWE: شاهکار تکنولوژی (ShearWave Elastography)

عملکرد کلید SWE

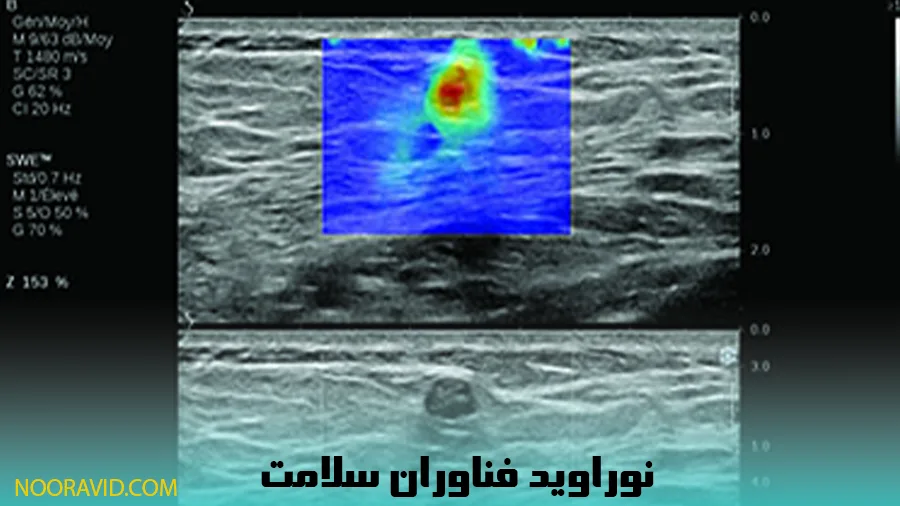

کلید SWE مخفف ShearWave Elastography (الاستوگرافی موج برشی) است. این مد، تکنولوژی انحصاری و برگ برنده Aixplorer محسوب می‌شود. به وسیله آن یک نقشه رنگی از توزیع الاستیسیته (سفتی و نرمی) بافت به صورت همزمان (Real-time) روی تصویر B-mode سیاه و سفید (به صورت Overlay) نمایش داده می‌شود.

تفاوت SWE با الاستوگرافی‌های قدیمی چیست؟

در الاستوگرافی‌های قدیمی (Strain Elastography)، پزشک مجبور بود با پروب روی بافت فشار فیزیکی وارد کند که این کار به شدت وابسته به مهارت کاربر بود و نتایج دقیقی نداشت. اما تکنولوژی SWE در دستگاه Aixplorer کاملاً متفاوت است. دستگاه با ارسال پالس‌های صوتی متمرکز، امواج برشی (Shear Waves) را در داخل بافت ایجاد می‌کند. سپس با استفاده از تکنولوژی تصویربرداری فوق‌سریع (UltraFast)، سرعت حرکت این امواج را در بافت اندازه‌گیری می‌کند.

هرچه بافت سفت‌تر باشد، سرعت عبور موج برشی از آن بیشتر است. دستگاه این سرعت را محاسبه کرده و به واحد کیلوپاسکال (kPa) تبدیل می‌کند و به صورت یک نقشه رنگی (معمولاً آبی برای بافت نرم و قرمز برای بافت سفت) به پزشک نشان می‌دهد.

کاربردهای انقلابی SWE در پزشکی مدرن

• ارزیابی بیماری‌های کبدی (جایگزین بیوپسی): تا پیش از این، برای تشخیص میزان فیبروز یا سیروز کبدی، نیاز به نمونه‌برداری سوزنی دردناک و پرهزینه بود. با مد SWE دستگاه Aixplorer، پزشک در چند ثانیه و کاملاً غیرتهاجمی، درجه فیبروز کبد را با دقت فوق‌العاده‌ای با استفاده از الاستوگرافی کبد اندازه‌گیری می‌کند.
• تشخیص زودهنگام سرطان پستان و تیروئید: تومورهای بدخیم معمولاً بسیار سفت‌تر از بافت‌های سالم یا توده‌های خوش‌خیم (مانند فیبروآدنوم‌ها) هستند. استفاده از SWE در کنار معاینه روتین، ضریب اطمینان (Diagnostic Confidence) پزشک را به شدت افزایش داده و از بیوپسی‌های غیرضروری جلوگیری می‌کند.
• ارزیابی عضلات و تاندون‌ها: در پزشکی ورزشی برای بررسی میزان آسیب و روند ترمیم تاندون‌ها کاربرد دارد.

۳. کلید COL: پنجره‌ای به سوی همودینامیک (Color Imaging)

عملکرد کلید COL

کلید COL دسترسی پزشک را به دنیای بررسی عروق و جریان خون باز می‌کند. با فشردن این کلید، حالت‌های مختلفی از داپلر رنگی فعال می‌شود. دستگاه Aixplorer سه حالت تصویربرداری رنگی پیشرفته را برای پاسخگویی به نیازهای مختلف بالینی ارائه می‌دهد:

الف) تصویر‌برداری رنگی جریان (CFI – Color Flow Imaging)

این همان داپلر رنگی کلاسیک است. در این حالت، جهت جریان خون و سرعت نسبی آن بررسی می‌شود. به صورت قراردادی، جریان خونی که به سمت پروب می‌آید با رنگ قرمز و جریانی که از پروب دور می‌شود با رنگ آبی نشان داده می‌شود. (BART: Blue Away, Red Toward). سایه‌های روشن‌تر نشان‌دهنده سرعت بالاتر خون هستند.

• کاربرد: بررسی عروق بزرگ، شریان‌های کاروتید، وریدهای عمقی پا (برای تشخیص DVT) و بررسی بند ناف جنین.

ب) تصویر‌برداری رنگی توان (CPI – Color Power Imaging)

برخلاف CFI که به سرعت و جهت جریان حساس است، مد CPI تنها به وجود خون (تعداد گلبول‌های قرمز در حال حرکت) حساس است. این مد، اطلاعات مربوط به جهت جریان را حذف می‌کند اما در عوض، حساسیت بسیار بالاتری به جریان‌های خونی کند (Low Flow) و عروق بسیار ریز دارد.

• کاربرد: بررسی خون‌رسانی (Vascularity) در داخل تومورها، بافت‌های ملتهب (مانند آپاندیسیت یا آرتریت روماتوئید) و بررسی عروق کورتیکال کلیه.

ج) تصویر‌برداری رنگی جهت‌دار توان (dCPI – Directional Color Power Imaging)

این مد، اوج مهندسی در داپلر رنگی است. dCPI ترکیبی هوشمندانه از حساسیت بسیار بالای مد CPI و توانایی تشخیص جهت جریان در مد CFI است. نتیجه آن، تصویری بی‌نظیر، بدون نویز و بسیار دقیق از شبکه عروقی، حتی در کوچکترین رگ‌هاست.

۴. کلید PW: تحلیل دقیق ریاضی جریان خون (Pulsed Wave Doppler)

عملکرد کلید PW

کلید PW برای فعال‌سازی تصویر‌برداری مد داپلر طیفی (Pulsed Wave Spectral Doppler) به کار می‌رود. در حالی که مد رنگی (COL) یک نمای کلی از محل و جهت جریان خون می‌دهد، مد PW اطلاعات خون را به صورت یک نمودار (گراف) دقیق در طول زمان نمایش می‌دهد.

نحوه کار داپلر طیفی

پزشک یک نشانگر (Sample Volume) را روی رگ مورد نظر در تصویر قرار می‌دهد. دستگاه شروع به رسم نموداری می‌کند که محور افقی آن زمان و محور عمودی آن سرعت جریان خون (سانتی‌متر بر ثانیه) است. هر ضربان قلب، یک موج مشخص روی این نمودار ایجاد می‌کند.

چرا مد PW حیاتی است؟

پزشک با استفاده از این نمودار می‌تواند محاسبات همودینامیک بسیار مهمی را انجام دهد:

• اندازه‌گیری سرعت پیک سیستولیک (PSV): حداکثر سرعت خون هنگام انقباض قلب. افزایش شدید این سرعت در یک رگ، نشان‌دهنده تنگی (Stenosis) در آن ناحیه است.
• شاخص مقاومت (RI) و شاخص ضربان (PI): این شاخص‌ها مقاومت بستر عروقی را نشان می‌دهند. به عنوان مثال، در سونوگرافی بارداری، بررسی RI شریان نافی اطلاعات حیاتی درباره میزان خون‌رسانی جفت به جنین ارائه می‌دهد.
• بررسی نارسایی دریچه‌های قلب: مشاهده جریان برگشتی (Regurgitation) در نمودار PW.

۵. کلید CEUS: خط مقدم تصویربرداری تشخیصی (Contrast-Enhanced Ultrasound)

عملکرد کلید CEUS

CEUS مخفف Contrast-Enhanced Ultrasound (الاستوگرافی با ماده حاجب) است. فشردن این کلید، دستگاه را برای تصویربرداری تخصصی پس از تزریق ماده حاجب آماده می‌کند. این مد، پیشرفته‌ترین روش در تصویربرداری اولتراسوند محسوب می‌شود.

ماده حاجب الاستوگرافی چیست؟

برخلاف سی‌تی اسکن یا ام‌آر‌آی که مواد حاجب آن‌ها ممکن است عوارض کلیوی داشته باشند، ماده حاجب الاستوگرافی از میکروحباب‌های گازی (Microbubbles) بسیار کوچکی تشکیل شده است که توسط یک پوسته لیپیدی یا پروتئینی احاطه شده‌اند. این حباب‌ها پس از تزریق داخل وریدی، وارد جریان خون می‌شوند و از طریق ریه‌ها دفع می‌گردند و کاملاً برای کلیه‌ها بی‌خطر هستند. این حباب‌ها در برابر امواج صوتی دستگاه Aixplorer به شدت رزونانس کرده و سیگنال بسیار قدرتمندی تولید می‌کنند.

شاهکار Aixplorer در مد CEUS

دستگاه Aixplorer با داشتن نرم‌افزارها و پروب‌های تخصصی، می‌تواند سیگنال بافت‌های ثابت (بدن) را کاملاً حذف کند و فقط سیگنال میکروحباب‌های در حال حرکت را نمایش دهد. این کار باعث می‌شود جریان خون در سطح مویرگی (Microcirculation) با وضوحی شگفت‌انگیز شبیه به آنژیوگرافی به تصویر کشیده شود.

کاربردهای طلایی CEUS

• افتراق توده‌های کبدی: کبد دارای دو منبع خون‌رسانی (شریان کبدی و ورید پورت) است. توده‌های خوش‌خیم (مانند همانژیوم) و بدخیم (مانند هپاتوسلولار کارسینوما – HCC) الگوهای پر شدن و خالی شدن متفاوتی از ماده حاجب دارند. پزشک با ثبت ویدیویی این فرآیند در مد CEUS، می‌تواند با دقت بسیار بالایی نوع توده را بدون نیاز به نمونه‌برداری تشخیص دهد.
• بررسی پاسخ به درمان: در بیمارانی که تحت شیمی‌درمانی یا درمان‌های ابلیشن تومور قرار گرفته‌اند، CEUS نشان می‌دهد که آیا جریان خون تومور قطع شده است و بافت مرده است یا خیر.
• ترومای شکمی: تشخیص سریع پارگی‌های احشای توپر (کبد، طحال، کلیه) در بیماران تصادفی.

چرا کلینیک شما به دستگاه الاستوگرافی Aixplorer نیاز دارد؟

به عنوان یک مدیر کلینیک یا پزشک متخصص، سرمایه‌گذاری روی تجهیزات تصویربرداری یک تصمیم بزرگ است. در اینجا دلایلی را بررسی می‌کنیم که چرا خرید Aixplorer از نوراوید، یک مزیت رقابتی برای مرکز درمانی شماست:

1. افزایش اعتبار کلینیک و جذب ارجاعات بیشتر: وقتی متخصصان غدد، جراحان پستان و متخصصان گوارش متوجه شوند کلینیک شما مجهز به تکنولوژی SWE (الاستوگرافی) است، به دلیل دقت بالای آن در تشخیص بدون نیاز به بیوپسی، بیماران خود را مستقیماً به مرکز شما ارجاع خواهند داد.
2. کاهش زمان معاینه (Workflow Optimization): طراحی پنل کنترل به شکلی که کلیدهای مدهای مختلف (B, SWE, COL, PW, CEUS) به سرعت در دسترس هستند، باعث می‌شود زمان اسکن هر بیمار کاهش یابد. این یعنی پذیرش تعداد بیمار بیشتر در طول روز بدون افت کیفیت کار.
3. تشخیص‌های قاطع‌تر: کیفیت تصویر بالا در B-mode و امکان استفاده ترکیبی از مدهای مختلف (مانند استفاده همزمان از SWE و مد رنگی)، باعث می‌شود پزشک با اطمینان بیشتری گزارش الاستوگرافی را بنویسد و استرس تشخیصی کاهش یابد.
4. کاهش هزینه‌های بیماران در بلندمدت: با تشخیص دقیق ضایعات خوش‌خیم از طریق مدهای پیشرفته، بیمار از انجام سی‌تی اسکن‌های گران‌قیمت (و دارای اشعه مضر) یا بیوپسی‌های غیرضروری معاف می‌شود.

نتیجه‌گیری

دستگاه الاستوگرافی Aixplorer، با بهره‌گیری از معماری پردازش فوق‌سریع و ارائه مجموعه‌ای بی‌نظیر از مدهای تصویربرداری، یک انقلاب در تشخیص پزشکی محسوب می‌شود. از کلید B برای بررسی پایه‌ای با بالاترین کیفیت، تا کلید انحصاری SWE برای ارزیابی کمی سفتی بافت‌ها، کلیدهای COL و PW برای آنالیز دقیق همودینامیک عروق و در نهایت کلید CEUS برای تصویربرداری در سطح مویرگی؛ تمام این امکانات در یک پنل کنترل ارگونومیک و در دسترس پزشک قرار گرفته‌اند.

شناخت و بهره‌گیری از این امکانات، نه تنها سطح سلامت جامعه را با تشخیص‌های زودهنگام و دقیق ارتقا می‌دهد، بلکه برای کلینیک‌های تصویربرداری یک سرمایه‌گذاری پرسود و اعتبارآفرین است.

برای دریافت کاتالوگ، استعلام قیمت به‌روز و هماهنگی برای بازدید از دستگاه، همین امروز با کارشناسان نوراوید تماس بگیرید.

سوالات متداول (FAQ)

۱. آیا تکنولوژی SWE در دستگاه Aixplorer فقط برای کبد کاربرد دارد؟

خیر. اگرچه معروف‌ترین کاربرد SWE ارزیابی فیبروز کبد است، اما این مد در بررسی توده‌های پستان (تشخیص خوش‌خیم از بدخیم)، گره‌های تیروئید، ارزیابی پروستات و همچنین بررسی آسیب‌های عضلانی و اسکلتی کاربرد بسیار وسیعی دارد.

۲. تفاوت اصلی بین داپلر رنگی معمولی (CFI) و مد CPI در این دستگاه چیست؟

CFI سرعت و جهت جریان خون را در رگ‌های متوسط و بزرگ نشان می‌دهد. اما CPI جهت را نشان نمی‌دهد، در عوض حساسیت آن به شدت بالاست و برای دیدن جریان خون بسیار کند در مویرگ‌های ریز داخل توده‌ها یا بافت‌های ملتهب استفاده می‌شود. دستگاه Aixplorer مد سومی به نام dCPI هم دارد که مزایای هر دو را ترکیب کرده است.

۳. آیا تصویربرداری CEUS (با ماده حاجب) دردناک یا خطرناک است؟

به هیچ وجه. ماده حاجب الاستوگرافی از میکروحباب‌های گاز تشکیل شده که از طریق یک تزریق ساده وریدی وارد بدن می‌شود. این حباب‌ها عوارض جانبی مواد حاجب CT اسکن (مثل آسیب کلیوی یا حساسیت‌های شدید) را ندارند و از طریق تنفس به سرعت از بدن دفع می‌شوند.

۴. آیا کار با پنل دستگاه و جابجایی بین این مدها پیچیده است؟

یکی از مزایای اصلی Aixplorer، پنل کاربری بسیار ساده (User-friendly) آن است. همانطور که در مقاله ذکر شد، کلیدهای انتخاب مد (B, SWE, COL, PW, CEUS) مستقیماً زیر صفحه لمسی قرار دارند و پزشک با یک لمس ساده می‌تواند بین آن‌ها جابجا شود. نوراوید نیز پس از خرید، آموزش‌های کامل کاربری را ارائه می‌دهد.
