دستگاه هیتر استیرر آزمایشگاهی (Magnetic Hotplate Stirrer) قلب تپنده بسیاری از فرآیندهای پیچیده شیمیایی، بیولوژیکی و داروسازی است. برخلاف تصور عمومی که این تجهیزات را صرفاً ترکیبی از یک المنت حرارتی و یک موتور ساده می‌پندارند، هیتر استیررهای مدرن سیستم‌های میکروپروسسوری پیشرفته‌ای هستند که با تکیه بر قوانین ترمودینامیک و الکترومغناطیس، شرایط ایده‌آل را برای واکنش‌های حساس فراهم می‌کنند. در این مقاله از نوراوید، به بررسی عمیق و مهندسی این تجهیزات حیاتی پرداخته و معماری داخلی آن‌ها را کالبدشکافی می‌کنیم.

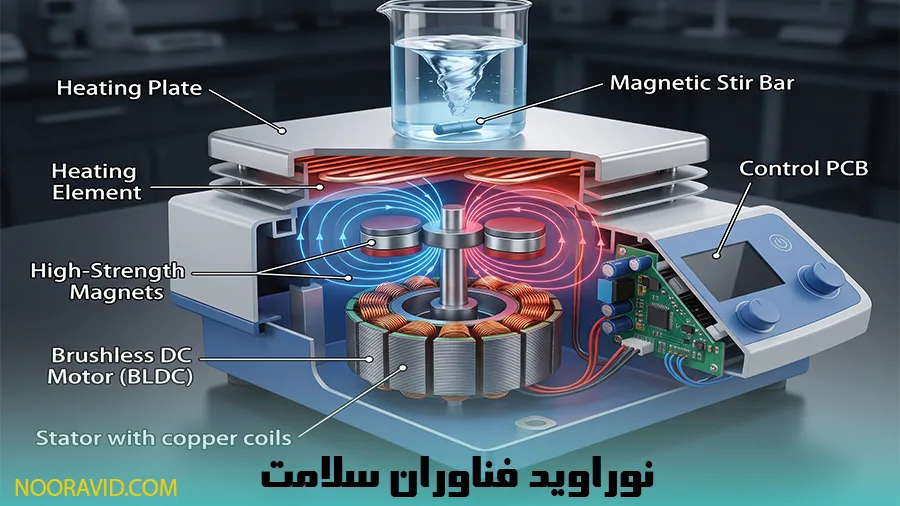

معماری داخلی و سیستم محرکه مغناطیسی
عملکرد همزن‌های مغناطیسی بر پایه ایجاد یک میدان الکترومغناطیسی دوار استوار است. در زیر صفحه حرارتی این دستگاه‌ها، مجموعه‌ای از آهنرباهای نئودیمیوم (Neodymium) با قدرت میدان بالا بر روی محور یک موتور الکتریکی قرار گرفته‌اند.
نقش موتورهای بدون جاروبک (Brushless DC Motors)
تجهیزات مدرن از موتورهای براشلس (BLDC) بهره می‌برند. حذف جاروبک در این موتورها نه تنها اصطکاک و تولید گرمای ناخواسته را به حداقل می‌رساند، بلکه امکان کنترل بسیار دقیق سرعت چرخش (RPM) را حتی در مواجهه با تغییرات ناگهانی ویسکوزیته سیال فراهم می‌کند.
«ثبات سرعت چرخش مگنت در واکنش‌های پلیمریزاسیون و سنتز نانوذرات، حیاتی‌ترین عامل در تعیین توزیع اندازه ذرات و کیفیت نهایی محصول است.»
کنترلرهای حرارتی PID و ترمودینامیک سیستم
یکی از پیچیده‌ترین بخش‌های یک هیتر مگنت آزمایشگاهی، سیستم مدیریت حرارت آن است. دستگاه‌های پیشرفته از کنترلرهای PID (Proportional-Integral-Derivative) برای تنظیم دما استفاده می‌کنند. این الگوریتم ریاضی، تفاوت بین دمای هدف (Set Point) و دمای فعلی را به صورت لحظه‌ای محاسبه کرده و توان خروجی المنت‌ها را به گونه‌ای تنظیم می‌کند که نوسانات حرارتی (Overshoot) به حداقل ممکن برسد. اتصال یک سنسور خارجی مانند پروب‌های PT1000 به دستگاه، به کنترلر PID اجازه می‌دهد تا به جای دمای سطح صفحه، دمای دقیق سیال را با خطای کمتر از ۰.۱ درجه سانتی‌گراد پایش کند.
آنالیز متریال صفحه حرارتی (Top Plate Materials)
انتخاب جنس صفحه حرارتی مستقیماً بر سرعت انتقال حرارت (Thermal Conductivity) و مقاومت در برابر خوردگی تاثیر می‌گذارد. در جدول زیر، رفتار ترمودینامیکی و شیمیایی متریال‌های رایج مقایسه شده است:
| متریال صفحه (Top Plate) | ضریب انتقال حرارت | حداکثر دمای عملیاتی | مقاومت شیمیایی در برابر اسیدها | شوک‌پذیری حرارتی |
| سرامیک خالص (Glass Ceramic) | پایین (متمرکز در مرکز) | ۵۰۰ تا ۵۵۰ درجه سانتی‌گراد | بسیار عالی | بسیار بالا |
| آلومینیوم (Aluminum) | بسیار بالا (توزیع یکنواخت) | ۳۰۰ تا ۳۴۰ درجه سانتی‌گراد | ضعیف | متوسط |
| استیل ضد زنگ (Stainless Steel) | متوسط | ۳۵۰ تا ۴۰۰ درجه سانتی‌گراد | متوسط تا خوب | بالا |
| آلومینیوم با پوشش سرامیکی | بالا | ۳۴۰ تا ۴۰۰ درجه سانتی‌گراد | خوب (تا زمان عدم خراشیدگی) | متوسط |

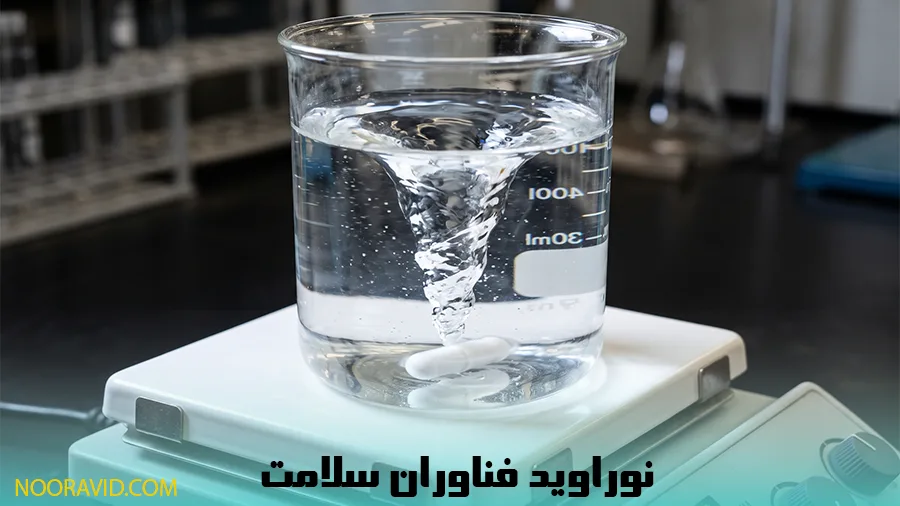

دینامیک سیالات و انتخاب هندسه مگنت (Stirring Bars)
ایجاد یک گرداب (Vortex) استاندارد در سیال، نیازمند درک دینامیک سیالات و انتخاب صحیح هندسه مگنت با روکش PTFE (تفلون) است. انواع طراحی‌های مگنت و تاثیر آن‌ها بر سیال عبارتند از:
- مگنت‌های استوانه‌ای (Cylindrical): رایج‌ترین نوع مگنت، ایده‌آل برای ظروف کف‌تخت و ایجاد جریان لایه‌ای منظم در محلول‌های با ویسکوزیته پایین.
- مگنت‌های هشت‌وجهی (Octagonal): دارای رینگ مرکزی (Pivot ring) که سطح تماس با کف ظرف را کاهش داده و با ایجاد تلاطم بیشتر، برای حل کردن پودرها در مایعات مناسب‌تر است.
- مگنت‌های بیضوی (Oval): طراحی شده برای بالن‌های ته‌گرد (Round-bottom flasks) تا دقیقاً با انحنای ظرف منطبق شده و گردش سیال را بهینه‌سازی کنند.
- مگنت‌های صلیبی (Cross): ایجاد عمیق‌ترین گرداب و بیشترین نیروی برشی (Shear force)، مناسب برای محلول‌های بسیار ویسکوز و امولسیون‌ها.
پروتکل‌های کالیبراسیون و نگهداری پیشگیرانه (PM)
برای حفظ اعتبار داده‌های آزمایشگاهی و رعایت استانداردهای GLP (Good Laboratory Practice)، رعایت دقیق مراحل کالیبراسیون و نگهداری الزامی است:
- بررسی یکنواختی دما (Temperature Mapping): هر شش ماه یک‌بار، با استفاده از دماسنج‌های کالیبره شده تماسی، دمای حداقل ۵ نقطه از صفحه حرارتی (مرکز و چهار گوشه) اندازه‌گیری شده و انحراف معیار آن ثبت گردد.
- کالیبراسیون سنسور خارجی: پروب PT1000 باید به صورت دوره‌ای در حمام یخ (نقطه صفر) و آب در حال جوش کالیبره شود.
- بازرسی قدرت مغناطیسی (Decoupling Test): بررسی نقطه گسست مغناطیسی (سرعتی که در آن مگنت از میدان موتور خارج شده و پرش می‌کند) در یک ویسکوزیته مرجع، برای ارزیابی سلامت آهنرباهای نئودیمیومی.
- پاک‌سازی شیمیایی: رسوب‌زدایی سطح سرامیک یا آلومینیوم صرفاً با حلال‌های خنثی انجام شود تا از تخریب لایه‌های محافظ (Anodized layers) جلوگیری به عمل آید.
مقایسه عملکرد متریال صفحات هیتر استیرر
سوالات متداول تخصصی (FAQ)
۱. چرا با وجود تنظیم دمای دستگاه روی ۱۰۰ درجه، دمای محلول از ۸۰ درجه فراتر نمی‌رود؟ این پدیده به دلیل افت حرارتی (Heat Loss) ناشی از تبخیر سطحی، ضخامت شیشه ظرف و مقاومت حرارتی هوا بین صفحه و ظرف است. برای رفع این مشکل باید از سنسور خارجی (PT1000) غوطه‌ور در سیال استفاده شود تا کنترلر PID دما را بر اساس سیال کالیبره کند.
۲. پدیده Decoupling (پرش مگنت) در چه شرایطی رخ می‌دهد و راهکار مهندسی آن چیست؟ این حالت زمانی رخ می‌دهد که نیروی درگ (Drag force) ناشی از ویسکوزیته سیال بر نیروی جاذبه مغناطیسی غلبه کند. راهکار آن، استفاده از مگنت‌های حاوی هسته ساماریوم-کبالت (SmCo) با گشتاور بالاتر، کاهش سرعت اولیه و افزایش تدریجی RPM است.
۳. تفاوت کنترلرهای ON/OFF حرارتی با الگوریتم PID در هیتر استیررها چیست؟ سیستم‌های ON/OFF به محض رسیدن به دما خاموش شده و با افت دما روشن می‌شوند که منجر به نوسان سینوسی شدید (گاه تا ۱۰ درجه) می‌شود. اما الگوریتم PID با محاسبه مشتق و انتگرال خطای دمایی، توان خروجی را به صورت درصدی (مثلاً ۲۰٪ توان) اعمال می‌کند تا دما به صورت یک خط مستقیم و بدون نوسان تثبیت شود.
